加工不同材质工件时，如何选择适配的拉刀类型（如渐开线拉刀、键槽拉刀），避免影响加工精度？

发布日期：2025-11-09 作者：点击：

不同材质工件拉刀选型指南：适配性与精度保障

拉刀加工的核心是通过刀齿逐步切削工件形成所需轮廓，其选型需紧密结合工件材质的力学特性（硬度、塑性、强度）与加工需求（如键槽、渐开线齿形），若拉刀类型与材质不匹配，易导致刀齿磨损过快、加工表面粗糙，甚至引发拉刀崩裂，严重影响加工精度。需遵循 “材质特性定拉刀结构、加工需求定拉刀类型、精度要求定参数” 的逻辑，以下从拉刀类型分类、材质适配原则、精度保障措施三方面详解选型要点。

一、拉刀类型核心分类：按加工需求与结构特性划分

拉刀按加工表面类型可分为 “内表面拉刀” 与 “外表面拉刀”，不同类型针对特定加工场景，需先明确加工需求再结合材质特性细化选型，避免盲目选用。

（一）内表面拉刀：适配孔类、槽类内轮廓加工

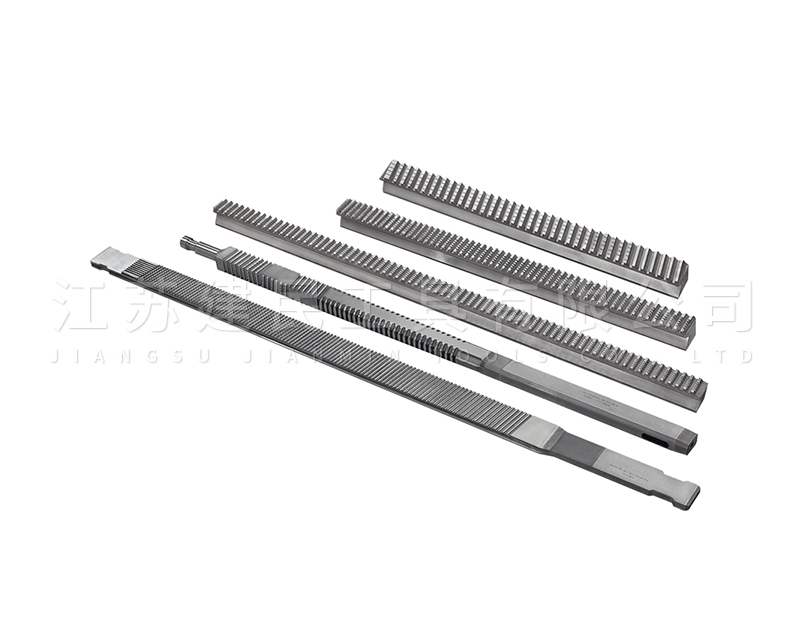

内表面拉刀是常用类型，主要包括键槽拉刀、花键拉刀、圆孔拉刀等，适用于加工工件内部的键槽、花键孔、台阶孔等结构。

键槽拉刀：专为加工轴类、盘类工件的键槽设计，刀齿按 “粗切 - 半精切 - 精切” 分段排布，粗切齿去除大部分余量，精切齿保障键槽宽度、深度精度（通常可达 IT7-IT9 级），适配矩形键槽、半圆键槽等标准槽型。

花键拉刀：用于加工内花键孔（如渐开线花键、矩形花键），刀齿轮廓与花键齿形一致，按花键参数（齿数、模数、压力角）定制，加工精度高（齿距偏差≤0.02mm），适用于变速箱、联轴器等需要高精度花键配合的工件。

圆孔拉刀：用于高精度圆孔加工（精度可达 IT6-IT7 级），或修正钻孔、扩孔后的孔形误差，刀齿直径逐步递增，可实现 “一次拉削成型”，减少后续磨削工序，适用于液压阀套、轴承座等对孔径精度要求高的工件。

（二）外表面拉刀：适配平面、外轮廓加工

外表面拉刀针对工件外部轮廓加工，常见类型包括平面拉刀、成形外拉刀，适用于大面积平面、台阶面及复杂外轮廓加工。

平面拉刀：刀齿呈直线排布，用于加工工件的平面或台阶面（如发动机缸体的端面、减速器箱体的结合面），可一次拉削出大面积平整表面，表面粗糙度可达 Ra1.6-Ra3.2μm，效率远高于铣削加工。

成形外拉刀：刀齿轮廓与工件外轮廓一致（如齿轮的齿顶圆、凸轮的曲线轮廓），需按工件外形定制，适用于批量加工复杂外轮廓工件，加工精度依赖拉刀轮廓精度（通常轮廓公差≤0.015mm），常用于汽车零部件、精密仪器的批量生产。

二、材质特性与拉刀选型的适配逻辑

工件材质的硬度、塑性、强度直接决定拉刀的刀齿材料、齿形设计、切削参数，需按材质类型差异化选型，核心原则是 “硬材质选高硬度拉刀、软材质选抗崩损拉刀、脆材质选缓进给拉刀”。

（一）塑性材料（如低碳钢、纯铝、紫铜）：侧重抗黏结与排屑

塑性材料（硬度≤HB200，延伸率≥15%）加工时易产生连续切屑，且切屑易黏结在刀齿表面（形成 “积屑瘤”），导致加工表面粗糙，需选择 “大前角、宽容屑槽、抗黏结涂层” 的拉刀。

拉刀类型选择：加工低碳钢（如 Q235、20# 钢）的键槽或花键孔，优先选用高速钢键槽拉刀（W6Mo5Cr4V2 材质），前角设定为 15°-20°（增大前角减少切屑黏结），容屑槽宽度比普通拉刀增加 10%-15%（便于排屑）；若批量加工纯铝、紫铜工件，需选用带 TiN 涂层的拉刀（涂层硬度≥HV2000，减少切屑黏结），且刀齿表面需抛光处理（粗糙度 Ra≤0.4μm），避免铝屑附着。

注意事项：塑性材料拉削时切屑较厚，需控制拉削速度（低碳钢 8-12m/min，纯铝 15-20m/min），避免速度过快导致切屑温度升高加剧黏结；拉刀后角需适当减小（3°-5°），增强刀齿强度，防止刀齿崩裂。

（二）中硬材料（如 45# 钢、40Cr、球墨铸铁）：平衡硬度与韧性

中硬材料（硬度 HB200-HB300，抗拉强度 600-900MPa）加工时切削力较大，刀齿需同时具备较高硬度（抗磨损）与韧性（抗崩裂），需选择 “中前角、高强度刀齿材料、分段切削” 的拉刀。

拉刀类型选择：加工 45# 钢、40Cr 工件的圆孔或花键孔，优先选用硬质合金拉刀（WC-Co 材质，钴含量 8%-10%，兼顾硬度与韧性），或高性能高速钢拉刀（如 W2Mo9Cr4VCo8，硬度 HRC64-66）；若加工球墨铸铁（如 QT450-10），因铸铁切屑呈碎块状，需选用 “双齿距” 花键拉刀（齿距交替增大，减少切削冲击），且刀齿前角设定为 10°-15°，避免崩齿。

注意事项：中硬材料拉削时需控制切削余量分配，粗切齿每次切削深度≤0.2mm，精切齿深度≤0.05mm，减少单齿切削力；拉刀刀体需选用高强度合金 steel（如 40CrNiMoA），防止拉削过程中刀体变形影响精度。

（三）高硬材料（如 65Mn、Cr12MoV、不锈钢）：侧重抗磨损与散热

高硬材料（硬度≥HB300，或 HRC30 以上，如淬火后的 65Mn、不锈钢 304）加工时刀齿磨损剧烈，且不锈钢等材料易产生加工硬化，需选择 “低前角、高硬度涂层、强散热结构” 的拉刀。

拉刀类型选择：加工淬火后 65Mn（HRC35-40）的键槽，需选用超细晶粒硬质合金拉刀（WC 晶粒尺寸 0.5-1μm，硬度 HRA90-92），前角设定为 5°-8°（减小切削冲击，增强刀齿强度）；加工不锈钢 304、316L，因材料塑性高且易加工硬化，需选用带 AlTiN 涂层的拉刀（涂层耐高温≥800℃，抗磨损能力强），且刀齿采用 “不等齿距” 设计（避免共振加剧磨损），容屑槽底部需开设散热槽（增强散热，减少加工硬化）。

注意事项：高硬材料拉削速度需降低（不锈钢 5-8m/min，淬火钢 3-5m/min），且需使用极压切削液（如硫化极压油，增强润滑与冷却）；拉刀使用前需检查刀齿磨损情况，若刃口出现崩口或磨损量超过 0.03mm，需及时修磨，避免影响加工精度。

（四）脆性材料（如灰铸铁、陶瓷、玻璃）：侧重缓进给与防崩裂

脆性材料（硬度高但韧性差，如灰铸铁 HT250、氧化铝陶瓷）加工时易产生崩边、裂纹，需选择 “小切削量、钝刃口、缓进给” 的拉刀，避免切削冲击导致工件破损。

拉刀类型选择：加工灰铸铁 HT250 的平面或台阶面，优先选用平面拉刀，刀齿前角设定为 0°-5°（钝刃口切削，减少崩裂），切削深度控制在 0.05-0.1mm / 齿，且刀齿刃口需倒圆处理（圆角半径 0.02-0.03mm）；若加工陶瓷等超硬脆性材料，需选用金刚石涂层拉刀（硬度 HV10000 以上），拉削速度控制在 1-3m/min，采用 “微量切削” 方式逐步成型。

注意事项：脆性材料拉削时需确保工件装夹牢固（采用专用夹具，夹紧力均匀），避免拉削过程中工件松动导致崩边；拉刀与工件的定位基准需重合（如以工件的圆孔为基准定位拉刀），减少定位误差引发的加工精度偏差。

三、拉刀选型的精度保障措施

除材质适配外，还需通过 “参数验证、刀具维护、工艺优化” 确保加工精度，避免因选型外因素影响质量。

（一）拉刀参数与加工精度的匹配

拉刀的齿距、前角、后角、容屑槽尺寸需与工件精度要求适配：加工 IT7 级精度的键槽，需选用精切齿数量≥3 个的键槽拉刀（确保尺寸稳定），且拉刀的键槽宽度公差需控制在 - 0.01~-0.005mm（预留磨损量）；加工 IT6 级精度的圆孔，圆孔拉刀的精切齿直径公差需≤0.008mm，且刀齿刃口需经过超精磨处理（刃口粗糙度 Ra≤0.2μm）。

（二）拉刀的维护与修磨

拉刀使用后需及时清洁（用煤油冲洗容屑槽，去除残留切屑），并涂抹防锈油（避免刀齿锈蚀）；当拉刀加工工件数量达到额定寿命的 80%（如高速钢拉刀加工 45# 钢工件约 500-800 件），需进行修磨，修磨时需保障刀齿前角、后角不变（用专用夹具定位），刃口磨损量控制在 0.02mm 以内，避免修磨过度导致拉刀尺寸偏差。

（三）加工工艺的优化

拉削前需确保工件预处理合格（如淬火件硬度均匀性≤HRC3，铸件表面无砂眼、气孔），避免材质缺陷导致拉刀受力不均；拉削过程中需控制拉床的进给速度稳定性（波动≤±5%），且使用过滤精度≥5μm 的切削液（防止杂质划伤工件表面）；拉削后需对工件进行精度检测（如用百分表检测键槽对称度，用花键综合量规检测花键精度），及时调整拉刀参数或更换拉刀。

通过 “按加工需求定拉刀类型、按材质特性定刀齿参数、按精度要求定工艺细节” 的系统选型逻辑，可确保拉刀与工件材质精准适配，有效避免刀齿磨损、工件崩裂等问题，保障加工精度稳定达标。实际选型中，需结合具体工件的材质报告、精度图纸与生产批量，必要时与拉刀制造商沟通定制专用拉刀，进一步提升加工质量与效率。
